كيف ساهم المسح الليزري ثلاثي الأبعاد في إنشاء المتحف المصري الكبير؟
عندما تلتقي حضارة عمرها آلاف السنين بأحدث تقنيات المساحة الرقمية
يُعد المتحف المصري الكبير (GEM) أحد أكبر المشروعات الثقافية والهندسية في العالم، ليس فقط بسبب حجمه الضخم أو قربه من أهرامات الجيزة، بل لأنه يمثل نموذجًا عالميًا لكيفية توظيف تقنيات المسح الليزري ثلاثي الأبعاد (Laser Scanning) ونمذجة معلومات البناء (BIM) في حماية التراث الإنساني وإدارة المشروعات العملاقة.

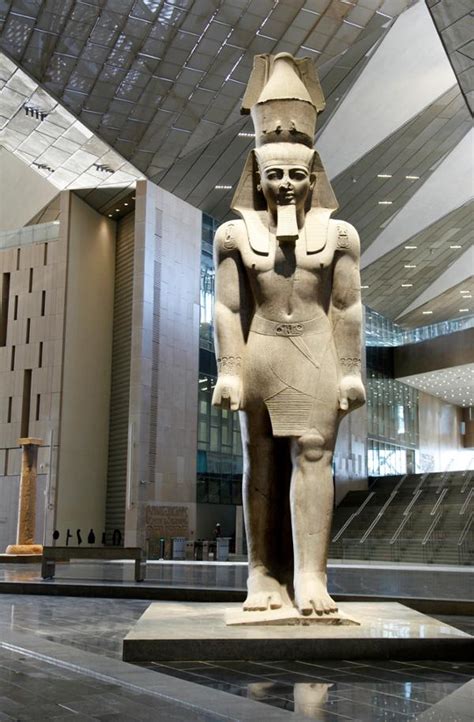

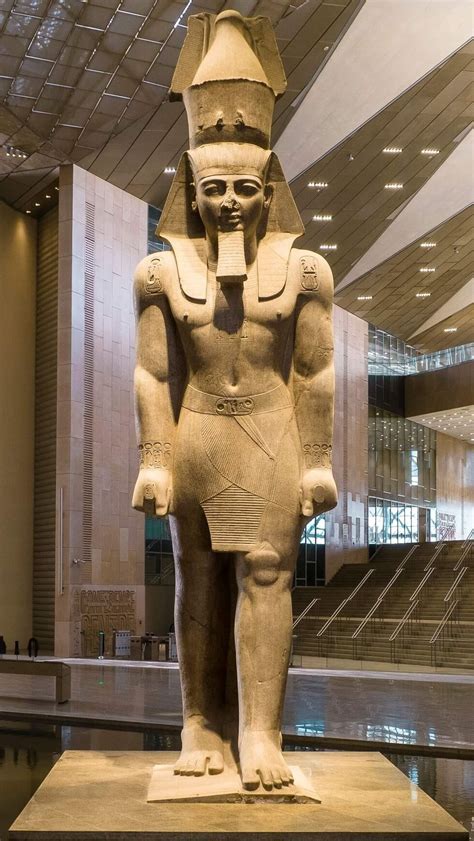

ومن أبرز الأمثلة على ذلك عملية نقل وعرض التمثال العملاق للملك رمسيس الثاني، الذي يبلغ ارتفاعه نحو 11 مترًا ويزن أكثر من 83 طنًا، حيث لعبت تقنيات المسح الليزري دورًا محوريًا في ضمان نقله وتركيبه بأمان داخل البهو الرئيسي للمتحف.
لماذا تم استخدام الليزر سكانر؟
عند التعامل مع قطعة أثرية عمرها أكثر من 3200 عام، فإن أي خطأ بسيط أثناء النقل أو التركيب قد يؤدي إلى أضرار لا يمكن إصلاحها.
لهذا السبب تم إجراء مسح ليزري كامل لتمثال رمسيس الثاني قبل نقله إلى موقعه النهائي داخل المتحف. وقد نتج عن عملية المسح إنشاء نموذج رقمي عالي الدقة للتمثال باستخدام تقنية سحابة النقاط (Point Cloud)، والتي تسجل ملايين النقاط ثلاثية الأبعاد التي تمثل الشكل الحقيقي للقطعة الأثرية.
من سحابة النقاط إلى نموذج BIM
تمت معالجة بيانات المسح الليزري باستخدام برنامج Autodesk ReCap Pro لتحويلها إلى سحابة نقاط دقيقة.
بعد ذلك تم استيراد البيانات إلى Autodesk Revit لإنتاج نموذج ثلاثي الأبعاد للتمثال ودمجه داخل نموذج BIM الكامل للمتحف.
سمح ذلك للمهندسين بمحاكاة حركة التمثال رقمياً قبل التنفيذ الفعلي والتأكد من:
- إمكانية مرور التمثال داخل جميع الممرات والفراغات.
- تجنب أي اصطدام بالعناصر الإنشائية.
- تحديد مسارات النقل والرفع بدقة.
التأكد من توافق موقع التمثال مع التصميم المعماري النهائي للمتحف.
ما هي سحابة النقاط Point Cloud؟
سحابة النقاط هي مجموعة ضخمة من الإحداثيات ثلاثية الأبعاد الناتجة عن أجهزة الليزر سكانر.
كل نقطة تمثل موقعًا حقيقيًا على سطح الجسم الممسوح، وعند تجميع ملايين النقاط معًا نحصل على نسخة رقمية دقيقة للغاية من الجسم الحقيقي.
في حالة تمثال رمسيس الثاني، تم استخدام هذه البيانات لإنشاء نموذج رقمي كامل يمكن التعامل معه داخل بيئة BIM وكأنه التمثال الحقيقي تمامًا.
المتحف المصري الكبير كمشروع Scan to BIM عالمي
يعتبر المتحف المصري الكبير أحد أكبر تطبيقات مفهوم:
Scan → Point Cloud → BIM
على مستوى العالم.
حيث تم استخدام النماذج الرقمية ليس فقط للآثار، بل أيضًا لتنسيق الأعمال الإنشائية والميكانيكية والكهربائية بين مئات الجهات المشاركة بالمشروع.
وقد ساعدت منصة BIM في تنسيق أعمال أكثر من 150 مقاولًا فرعيًا وما يزيد على 5000 عامل داخل الموقع، مع تقليل التعارضات بين الأنظمة المختلفة وتحسين جودة التنفيذ.
فوائد المسح الليزري في المشروعات الأثرية
أثبت مشروع المتحف المصري الكبير أهمية تقنيات الليزر سكانر في:
1. توثيق الآثار رقمياً
إنشاء نسخ رقمية دقيقة يمكن الرجوع إليها في أي وقت.
2. الحفاظ على التراث
إمكانية إعادة دراسة أو ترميم القطع الأثرية دون الحاجة للتعامل المباشر معها.
3. تقليل المخاطر
محاكاة عمليات النقل والتركيب قبل تنفيذها فعليًا.
4. إنشاء التوأم الرقمي Digital Twin
تمثيل رقمي كامل للمبنى والقطع الأثرية يسمح بإدارة الأصول على المدى الطويل.
5. تحسين التنسيق الهندسي
دمج بيانات المسح مع BIM لتقليل الأخطاء والتعارضات أثناء التنفيذ.
ماذا يمكن أن تتعلم شركات المساحة من تجربة المتحف المصري الكبير؟
يوضح هذا المشروع أن أجهزة الليزر سكانر لم تعد مجرد أدوات لرفع المباني والمنشآت، بل أصبحت عنصرًا رئيسيًا في:
- توثيق التراث الثقافي.
- إدارة المشروعات الضخمة.
- إنتاج النماذج الرقمية ثلاثية الأبعاد.
- إنشاء التوأم الرقمي.
- تطبيق منهجية Scan to BIM.

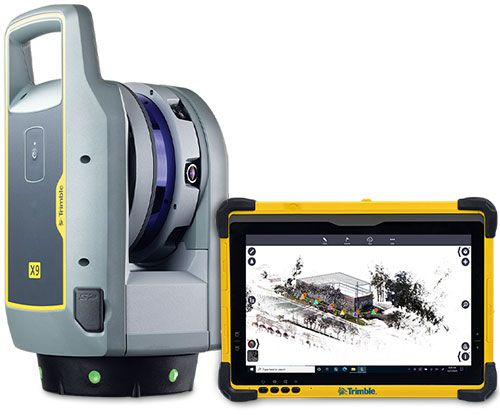

ومع تطور أجهزة المسح الحديثة مثل Trimble وLeica وFARO، أصبح بالإمكان تنفيذ مشروعات مماثلة بدقة وسرعة غير مسبوقة.
صور مرجعية للمتحف وتمثال رمسيس الثاني
يمكنك استخدام المصادر التالية للاطلاع على الصور الأصلية والمراجع:
